RoHS対応品
●端子間ピッチ 7.62mm
●ネジ サイズ M3
| 定格 |
250V |
|
6A |
| 耐電圧 |
2,000V |
|
1分間 |
| 絶縁抵抗 |
DC500V |
|
500MΩ以上 |
|
仕様
| No. |
部品名 |
材質 |
規格 |
寸法 |
処理 |
備考 |
| ① |
本体 |
フェノール |
UL94-V1 |
|
|
|
| ② |
導電板 |
快削黄銅 |
BSB |
|
スズメッキ |
Cd≦75ppm |
| ③ |
結線ネジ |
黄銅 |
BSW |
M3ｘ5 |
ニッケルメッキ |
SW PW セムスナベ |
| ④ |
結線ネジ（角座金） |
鉄 |
SWR/SPCC |
M3ｘ5 |
ニッケルメッキ |
フリータンシ セムスナベ |

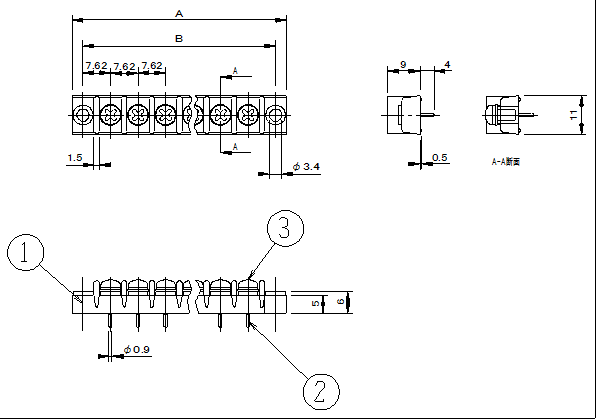

寸法
| 極数 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
| A |
28.8 |
36.4 |
44.1 |
51.7 |
59.3 |
66.9 |
74.5 |
82.2 |
89.8 |
97.4 |
105.0 |
112.6 |
120.3 |
127.9 |
135.5 |
143.1 |
| B |
22.8 |
30.4 |
38.1 |
45.7 |
53.3 |
60.9 |
68.5 |
76.2 |
83.8 |
91.4 |
99.0 |
106.6 |
114.3 |
121.9 |
129.5 |
137.1 |
| 極数 |
18 |
19 |
20 |
21 |
22 |
|
|
|
|
|
|
|
|
|
|
|
| A |
150.7 |
158.4 |
166.0 |
173.6 |
181.2 |
|
|
|
|
|
|
|
|
|
|
|
| B |
144.7 |
152.4 |
160.0 |
167.6 |
175.2 |
|
|
|
|
|
|
|
|
|
|
|
↑角座金（フリータンシ）の場合は、型名の次に F を入れてください
