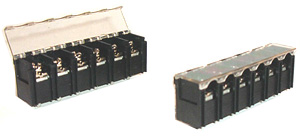

    プリント基板端子台 型名 KPZ-101

  RoHS対応品
UL認定品E72423
FW2取得

端子間ピッチ 10mm
ネジ サイズ  M4


 定格 250V 20A
 耐電圧 2,000V 1分間
 絶縁抵抗 500V 1,000MΩ


仕様
No. 部品名 材質 規格 寸法 表面処理 備考
@   本体   PBT   UL94-V0         黒色
A   カバー   P・C   UL94-V2         透明
B   クリップ   PBT   UL94-V0         黒色
C   導電板   銅合金         Ni_Sn
D   結線ネジ      SWR/SPCC   M4x8   Ni   M4x8

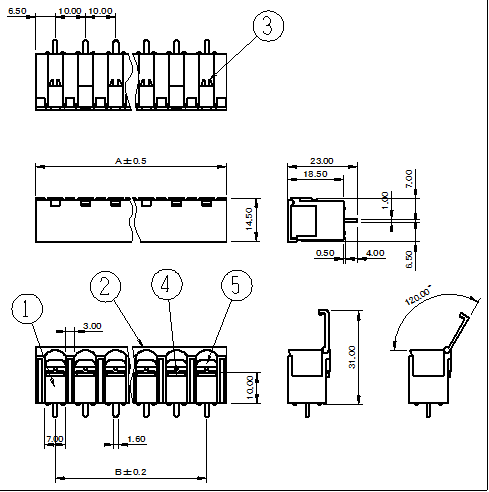

寸法
極数 2 3 4 5 6 7 8 9 10 11 12 13 14 15
A 23 33 43 53 63 73 83 93 103 113 123 133 143 153
B 10 20 30 40 50 60 70 80 90 100 110 120 130 140

ご注文方法 型名 - 極数 P


※この製品のお問い合わせは、営業部(Tel:0280-32-6345・E-Mail:info@kenpo-parts.com)までお願い致します。
